En el mundo de la electrónica digital, los circuitos de compuerta lógica son la base para construir todos los sistemas complejos, e IC 7408 es un representante de tales dispositivos básicos.Como un chip que integra cuatro puertas y puertas de doble entrada independientes, IC 7408 se usa ampliamente en módulos de circuito digital, como contadores, codificadores y selectores de datos.Este artículo introducirá de manera sistemática e integral los puntos de conocimiento clave de IC 7408. Desde su definición, función PIN, diagrama de circuito, hasta especificaciones características y principios de trabajo, espero que este contenido pueda proporcionarle información práctica y soporte técnico.

Catalogar

¿Qué es IC 7408?

El IC 7408, también conocido como IC 74LS08, es un circuito integrado compacto que comprende cuatro puertas distintas y distintas, cada una equipada con entradas duales de 8 bits.Este IC es parte de la serie 74xxyy.Y Gates, componentes cruciales de este IC, juegan un papel fundamental en el cambio de estados lógicos.En estas puertas, se utilizan dos tipos de señales lógicas.

La forma principal es una señal de alto nivel, que funciona dentro de un rango de voltaje de 3-5V.Por el contrario, la forma secundaria es una señal de bajo nivel, similar a un nivel de voltaje de 2-0.2V.Cada puerta en el 7408 IC requiere seis pines de entrada y dos pines de salida para un funcionamiento adecuado.

Las salidas son capaces de existir tanto en estados altos como bajos.Sin embargo, para que la salida sea alta, ambos estados de entrada también deben ser altos.

Por lo general, el IC 7408 consta de cuatro y puertas, cada una capaz de operar independientemente sin afectar a los demás.

Además, el 74LS08 necesita una sola fuente de alimentación, y su salida se alinea constantemente con los dispositivos TTL y otros microcontroladores.Esto lo convierte en una opción confiable para muchos ingenieros y entusiastas de la electrónica.

IC 7408 Pinout

El 7408 IC presenta 14 pines, que proporciona una gama de funcionalidades, como habilitar las puertas lógicas y facilitar las entradas y salidas.

La configuración del pin es la siguiente

Descripción del pin

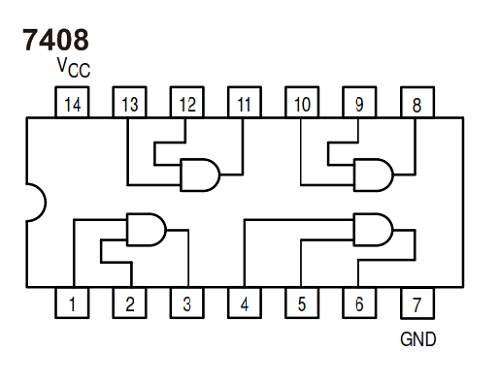

IC 7408 Diagrama de circuito

IC 7408 Características y especificaciones

Rango de voltaje de funcionamiento: +4.75 a +5.25V

Voltaje de funcionamiento recomendado: +5V

Voltaje de suministro máximo: 7V

Corriente máxima permitida a través de cada salida de puerto: 8 mA

Salida TTL

Bajo consumo de energía

Tiempo de aumento típico: 18ns

Tiempo típico de desaceleración: 18ns

Temperatura de funcionamiento: 0 ° C a 70 ° C

Temperatura de almacenamiento: -65 ° C a 150 ° C

Especificaciones electrónicas

Configuración: Disponible en empaque SOIC o PDIP, parte de la serie TTL Logic.

Dual en línea de 14 pines (DIL): proporciona una configuración estándar para la facilidad de uso.

Independiente 2-Input y Gates: comprende cuatro de esas puertas de este tipo.

Calificaciones máximas absolutas: incluya un retraso máximo de propagación de 10 ns, un rango de temperatura de funcionamiento de -55 ° C a 125 ° C y una operación de alta velocidad de hasta 10 MHz.

Condiciones de funcionamiento: el voltaje de la fuente de alimentación (VCC) varía de 4.75V a 5.25V, con varios parámetros de corriente y voltaje de entrada y entrada.

-Características eléctricas: especificaciones detalladas del voltaje de sujeción de entrada, voltaje de salida de alto y bajo nivel, corriente de entrada, corriente de entrada de alto y bajo nivel, corriente de salida de cortocircuito y corriente de suministro.

Equivalentes de IC 7408

74LS08: Una versión de Schottky de baja potencia, que proporciona funcionalidades similares pero con un consumo de energía típicamente más bajo y características eléctricas ligeramente diferentes.

74HC08: Una versión CMOS de alta velocidad, reconocida por operar a velocidades más altas en comparación con la versión TTL estándar.

74HCT08: Una versión CMOS de alta velocidad compatible con TTL, que combina las ventajas de la tecnología CMOS con compatibilidad con los niveles de voltaje TTL.

Principio de trabajo de IC 7408

El IC 7408 contiene cuatro y puertas, cada una recibiendo dos señales de entrada.Cada puerta realiza la operación básica y básica, lo que significa que ambas entradas son altas (nivel lógico 1), la salida es alta (1).Si alguna entrada es baja (lógica 0), la salida es baja.Según los principios de TTL (lógica de transistor-transistor), el IC 7408 genera salidas para cada puerta, que se transmiten a través de los pines de salida respectivos.Por lo tanto, el IC 7408, conocido por sus cuatro puertas de 2 entradas y puertas, se usa ampliamente en varias aplicaciones electrónicas debido a su versatilidad y confiabilidad.

Cómo usar IC 7408

El IC 7408 emplea y la lógica de la puerta, que viene en tres tipos de combinaciones.Cada combinación genera un nivel de salida basado en un nivel de operación de entrada específico.En este caso, las puertas y las puertas se implementan utilizando transistores.

Como se ilustra en el diagrama a continuación

El chip contiene cuatro puertos de ADN conectados internamente, con cada uno y el puerto realizando una operación y una operación en dos entradas lógicas.Por ejemplo, el puerto 1 lleva a cabo una operación de ADN entre A1 y B1, proporcionando salida en el terminal Y1.

La tabla de verdad para la puerta y es la siguiente

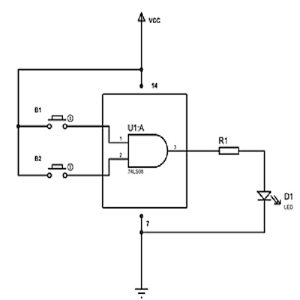

Para ejemplificar el concepto anterior, consideremos un circuito de aplicación simple de una y puerta, como se muestra en el siguiente diagrama.

Para una mejor comprensión de los trabajos internos, podemos referirnos al circuito interno simple de una y puerta, que se muestra a continuación.

En este circuito, dos transistores de la serie forman una puerta y una puerta.Los dos terminales de entrada de la puerta y la puerta provienen de los terminales base de estos dos transistores.Estas entradas se conectan a nodos para alterar la lógica de las entradas.La salida de la puerta y es el voltaje a través de la resistencia R1.Esta salida está vinculada a LED D2 a través de una resistencia de corriente limitante R1 para detectar el estado de salida.

El circuito activo se puede dividir en las siguientes etapas

Etapa 1: Cuando ninguno de los botones se presiona, la corriente en los extremos secos de ambos transistores es cero.En consecuencia, los transistores Q1 y Q2 están apagados, lo que hace que el voltaje de potencia VCC total aparezca a través de ellos.Dado que el VCC total aparece en los transistores, no hay caída de voltaje a través de la resistencia R1, lo que resulta en una salida de bajo nivel.Por lo tanto, cuando la entrada es baja, la salida es baja.

Etapa 2: Cuando se presiona cualquier botón, se abre un transistor y el otro se cierra.El transistor ON actúa como un cortocircuito, mientras que el transistor fuera de transistor actúa como un circuito abierto, mostrando el VCC total.En este punto, la caída de voltaje a través de la resistencia R1 es cero, manteniendo la salida a un nivel bajo.Por lo tanto, cuando la entrada es baja, la salida permanece baja.

Etapa 3: Cuando se presionan ambos botones, ambos transistores conducen, y el voltaje a través de ellos es cero, lo que hace que el VCC total aparezca a través de la resistencia R1.Dado que la salida es simplemente el voltaje a través de la resistencia R1, es alto.Por lo tanto, cuando ambas entradas son altas, la salida es alta.

Después de verificar estos tres estados, es evidente que satisfacen la tabla de verdad mencionada anteriormente.Además, la ecuación lógica de la puerta y la puerta se puede escribir utilizando la tabla de verdad, es decir, y = AB o A + B. Por lo tanto, cada puerto del chip se puede utilizar según sea necesario.

Además, es importante tener en cuenta que una sola y puerta o una combinación de 2 y puertos no pueden crear diferentes puertas lógicas.Sin embargo, y las puertas se pueden usar para fabricar otras puertas lógicas.Por ejemplo, una puerta y una puerta se puede transformar en una puerta NAND usando una puerta N0.Y las puertas juegan un papel crucial en el diseño de otras puertas lógicas como Xnor y Xor.Pero, si una puerta y se combina con otra puerta lógica, puede crear una nueva puerta lógica, como combinar no, o, etc.

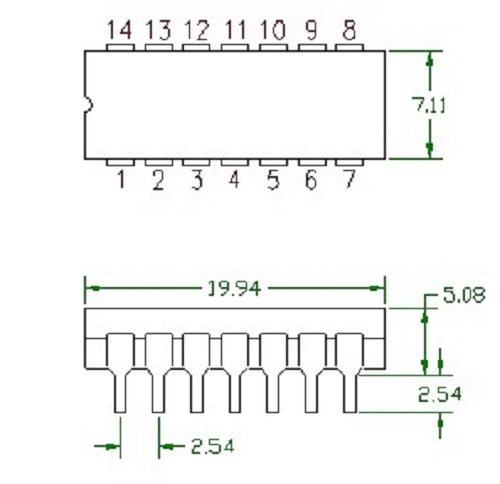

Tamaño de IC 7408

Donde se usa el IC 7408

El IC 7408, también conocido como IC 74LS08, tiene una amplia gama de aplicaciones.Se usa particularmente en escenarios que requieren y operaciones lógicas.El chip contiene cuatro puertos de ADN, y es posible usar uno o todos estos puertos simultáneamente.

El chip se emplea en sistemas que necesitan operaciones de ADN de alta velocidad.Como se mencionó anteriormente, los puertos dentro del chip están diseñados con diodos Schottky para reducir el retraso en el cambio de puertos.Por lo tanto, el chip es adecuado para alta velocidad y operaciones.

Además, este chip proporciona las salidas TTL requeridas por ciertos sistemas.

Las aplicaciones del IC 7408 incluyen

Puertas de lógica digital

Contadores binarios

Multiplexores

Chanclas

Conductores/receptores de autobuses

Decodificadores de dirección

Patches de datos

Circuitos de puerta lógica

Decodificadores

Registros de cambio

Mostrador

Circuitos aritméticos

En conclusión

El chip 7408 se utiliza ampliamente en los circuitos de diseño de circuito digital y control lógico.Realiza la lógica y la función, entregando una salida alta solo cuando todas las señales de entrada son altas, un aspecto crucial en los circuitos digitales.Además, la cascada de múltiples chips 7408 permite la realización de funciones lógicas más complejas.

Sin embargo, cuando se usa el chip 7408, son necesarias ciertas consideraciones:

El rango de voltaje de la señal de entrada debe estar dentro del rango especificado en la hoja de datos del chip.Exceder a este rango puede provocar un mal funcionamiento o daño al chip.

Se debe considerar la capacidad de carga de la señal de entrada.Si necesita estar conectado a otros circuitos o puertas lógicas, asegúrese de transmisión de señal estable.

La relación de tiempo de las señales de entrada también necesita consideración.En algunos diseños, las señales de entrada pueden tener una secuencia en el tiempo, que debe conectarse razonablemente de acuerdo con los requisitos de diseño.

Resumiendo, el chip 7408 es un chip de compuerta lógica básica con cuatro y puertas.Se aplica ampliamente en los circuitos de diseño de circuito digital y control lógico.Se debe prestar atención al rango de voltaje de la señal de entrada, la capacidad de carga y la relación de tiempo.
